Обзор диаграмм Аналитические задачи в бизнесе

Редко встретишь задачу, которую бы бизнес формулировал подобным образом:

«Нам нужно посмотреть динамику продаж за последний месяц и какие товары лучше продаются, поэтому постройте столбчатую диаграмму в разрезе категорий товаров»

Чаще всего заказчик не подсказывает, какую визуализацию стоит использовать, поэтому аналитик сам выбирает нужную диаграмму.

В этом уроке мы проведем обзор диаграмм для решения разных задач бизнеса. Мы рассмотрим виды бизнес-задач и выясним, какие диаграммы помогут для их решения.

Какие задачи бывают

Каждую бизнес-задачу можно свести к определенному виду анализа. Поэтому все задачи верхнеуровнево условно делятся на четыре типа:

  • Анализ структуры — в таких задачах мы иллюстрируем, из каких частей состоит целое или какую долю занимают части в составе целого
  • Анализ динамики — при таком анализе мы изучаем, как менялся тот или иной показатель во времени
  • Анализ взаимосвязи — в таких задачах мы анализируем связь между двумя или более объектами
  • Оценочный анализ или рейтинг — здесь мы сравниваем какие-то объекты и проводим ранжирование по тому или иному показателю

Есть диаграммы, которые подходят только для одного анализа — например, они показывают только структуру или только динамику. Но есть и такие, которые можно использовать сразу для нескольких видов анализа. Самое главное — уметь их соотносить.

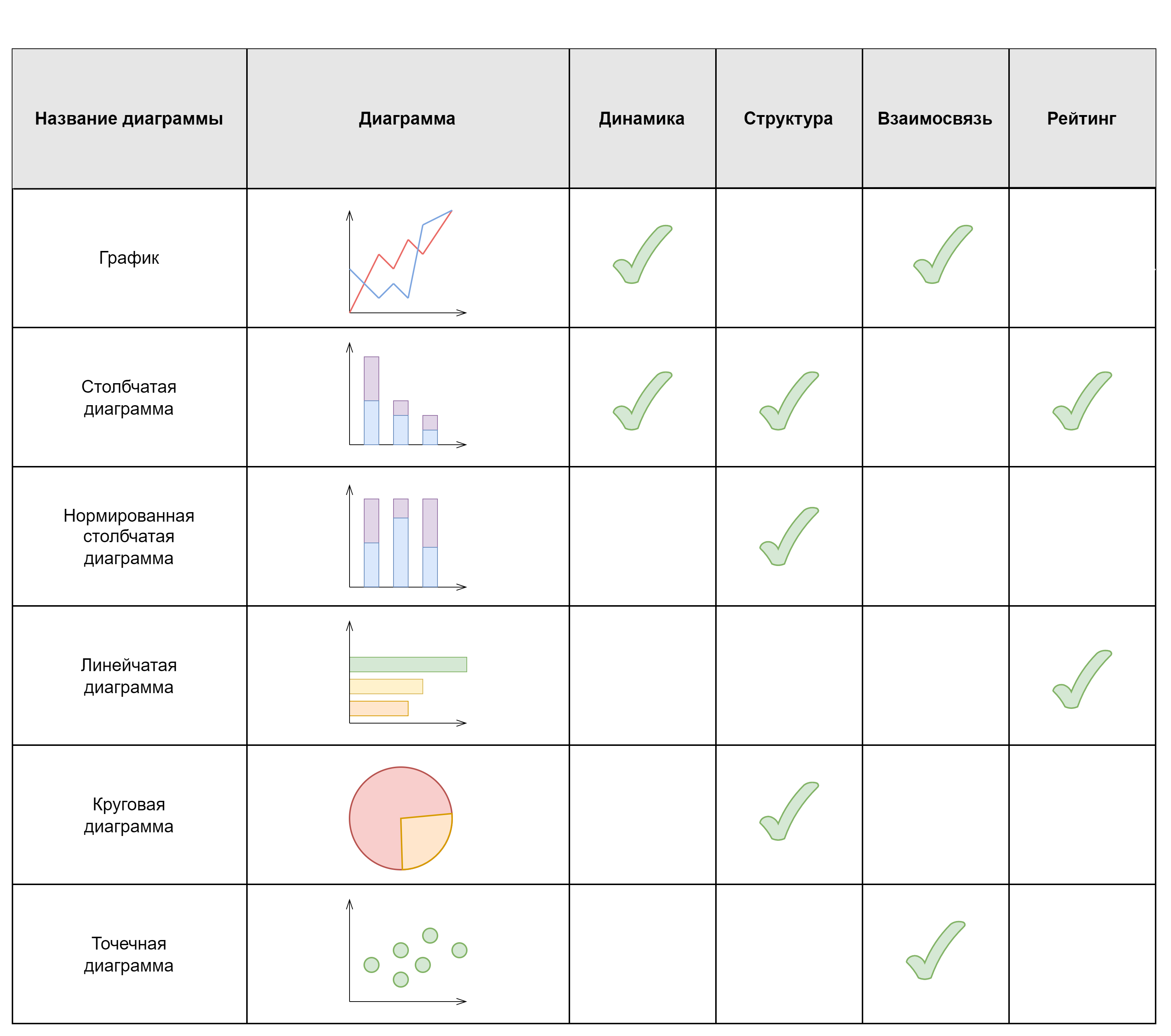

Чтобы было проще запомнить, изучите нашу шпаргалку по основным типам диаграмм:

avatar

Приведем несколько примеров задач, где может пригодиться такая шпаргалка:

  • Интернет-магазину нужно проанализировать, какие товары составляли объем продаж в прошлом месяце — это анализ структуры, с ним хорошо справится круговая диаграмма
  • Клиника хочет предсказать количество клиентов на следующий месяц, поэтому анализирует поток клиентов в предыдущие месяцы — нужно проанализировать динамику, поэтому можно построить график
  • Банк хочет понять, есть ли взаимосвязь между возрастом и количеством транзакций клиентов — это задача на анализ взаимосвязи, можно построить точечную диаграмму
  • Автоконцерн хочет определить, какой завод производит больше всего деталей — похоже на задачу рейтинга, поэтому мы строим линейчатую диаграмму

Бывают и сложные задачи, которые требуют несколько видов анализа. Для примера вернемся к задаче из начала урока: проиллюстрировать изменение объемов продаж и определить, какие товары лучше всего продаются. Чтобы решить эту задачу, мы должны проанализировать и динамику, и структуру. Для этого можно построить столбчатую диаграмму в разрезе по категориям.

Специфичные задачи и специфичные диаграммы

Диаграммы, что мы привели выше являются самыми распространенными диаграммами. На самом деле, диаграмм на практике огромное количество.

Некоторые диаграммы — это модификации основных диаграмм. Например:

  • Есть вложенные круговые диаграммы, которые описывают структуру чего-либо по нескольким показателям
  • Есть пузырьковая диаграмма, которая по сути является точечной диаграммой с тремя измерениями

Отдельные диаграммы разработаны для специальных задач бизнеса. Например, диаграмма «Японские свечи» выполняет очень узкоспециализированную задачу — помогает инвесторам оценивать торговую активность игроков рынка.

Посмотрим, как выглядят диаграммы, которые мы описали выше:

avatar

Чем больше разных диаграмм вы знаете, тем проще вам подобрать подходящую диаграмму под ситуацию и эффективно решить конкретную задачу.

На сайте From Data to Viz можно посмотреть на одну из больших коллекций различных диаграмм, которые применяются на практике.

Еще один полезный источник — официальная документация к Google Sheets. В ней собрано большое количество диаграмм и описания к ним.

Также рекомендуем к прочтению книгу Александра Богачева «Графики, которые убеждают всех». В ней автор описывает, как применять диаграммы к конкретным задачам и корректно строить выводы, основываясь на выбранных графиках.

Выводы

В этом уроке мы узнали, на какие виды можно разделить задачи, чтобы понять какие диаграммы строить. Вспомним ключевые моменты урока:

  • Чтобы решить задачу, нужно понять, что именно необходимо проанализировать — динамику, структуру, взаимосвязь или рейтинг
  • К каждому из четырех видов анализа можно подобрать свою диаграмму
  • Есть диаграммы, которые подходят только для одного вида анализа, а есть — комплексные диаграммы
  • Некоторые диаграммы — это модификации базовых диаграмм (пузырьковая)
  • Есть диаграммы, предназначенные для узконаправленных задач («японские свечи»)
  • Полезно знать, что представляют собой разные диаграммы, чтобы в нужный момент воспользоваться ими и эффективно решить задачу
