В отличие от ученых из других научных сфер, математики часто не задумываются о практическом применении того или иного знания. Обычно они ставят теоретические вопросы и находят ответы на них.
Уже позже некоторые ответы оказываются полезными в других разделах математики или в науке в целом. Например, так появились векторы, без которых сложно представить всю современную науку. Сначала математики просто ради интереса занимались кубическими уравнениями и комплексными числами, а уже потом эти темы объединились и привели к векторам.
Как и математика, логика зачастую не имеет практического применения — например, сложно представить практическое применение форм в логике, которые мы изучим сегодня.
Тем не менее пропустить эту тему нельзя. Формы позволят решать задачи минимизации булевых функций и оптимизации на графах, которые мы будем рассматривать в других курсах по математике.
Формы в логике
Ранее в курсе мы научились определять истинность формул двумя способами:
- Через таблицу истинности
- Через доказательство с помощью modus ponens
Эти способы помогают нам доказать общезначимые формулы. Попробуем усложнить задачу и проверить, можно ли доказать общезначимую формулу из аксиом. Чтобы это сделать, нам нужно обратиться к нормальной форме.
В математической логике формулы могут иметь нормальную форму — это значит, что их можно приводить к простейшему виду с помощью эквивалентных преобразований. Другими словами, каждую формулу можно привести к нормальной форме — и тогда нам будет проще доказывать.
В этом уроке мы изучим четыре типа нормальных форм:
- Дизъюнктивная нормальная форма (ДНФ)
- Полная дизъюнктивная нормальная форма (ПДНФ)
- Конъюнктивная нормальная форма (КНФ)
- Полная конъюнктивная нормальная форма (ПКНФ)
В разных источниках полные формы иногда называют совершенными: тогда используются сокращения СДНФ и СКНФ. Между полными и совершенными формами нет никакой разницы — это один и тот же термин.
Дизъюнктивная нормальная форма (ДНФ)
Дизъюнктивная нормальная форма (ДНФ) — это нормализация логической формулы в булевой математике. Любую логическую формулу можно преобразовать в ДНФ. При этом изначальная формула и ее ДНФ будут эквивалентны.
Другими словами, дизъюнктивная нормальная форма — это дизъюнкция нескольких элементарных конъюнкций. В дизъюнктивной нормальной форме используются операторы AND, OR и NOT.
Дизъюнктивной нормальной формой называется формула, которая эквивалентна данной формуле и состоит из суммы элементарных произведений. Например:
(P ∧ ¬Q)∨(Q ∧ R) ∨ ( ¬P ∧ Q ∧ ¬R)
Логическая формула находится в дизъюнктивной нормальной форме только при таких условиях: если существует чередование одной или нескольких конъюнкций одного или нескольких литералов.
Есть еще несколько способов получить дизъюнктивную нормальную форму для логических формул:
- Метод таблицы истинности
- Метод деревьев истинности
- Таблица логических эквивалентностей
Дизъюнктивная нормальная форма помогает автоматически доказывать теоремы. Это один из важных процессов в разработке и верификации интегральных схем, а еще в теории искусственного интеллекта.
Полная дизъюнктивная нормальная форма (ПДНФ)
У ДНФ есть еще и полная версия. Полная дизъюнктивная нормальная форма — это формула ДНФ, в которой все задействованные переменные представлены только один раз в каждом предложении.
Обратите внимание, что у функции может быть только одна ПДНФ. Это упрощает доказательство и снижает вероятность ошибок. Если есть всего один верный ответ, его намного легче проверить.
ПДНФ относится к сумме произведений. Например:
P, Q, R
— переменные(P ∧ ¬Q ∧ ¬R) ∨ (P ∧ ¬Q ∧ R) ∨ ( ¬P ∧ ¬Q ∧ ¬R)
— пример выражения в ПДНФ∨
— основной оператор (сумма)
Чтобы не запутаться, рассмотрим основное отличие между ДНФ и ПДНФ:
- ДНФ — длина всех переменных в выражении может быть разной
- ПДНФ — длина всех переменных в выражении должна быть одинаковой
Посмотрим на еще двух примерах:
- Выражение в ДНФ, которое не считается ПДНФ из-за разной длины переменных:
(P ∧ ¬Q ∧ R) ∨ ( ¬P ∧ Q ∧ R) ∨ (P ∧ Q)

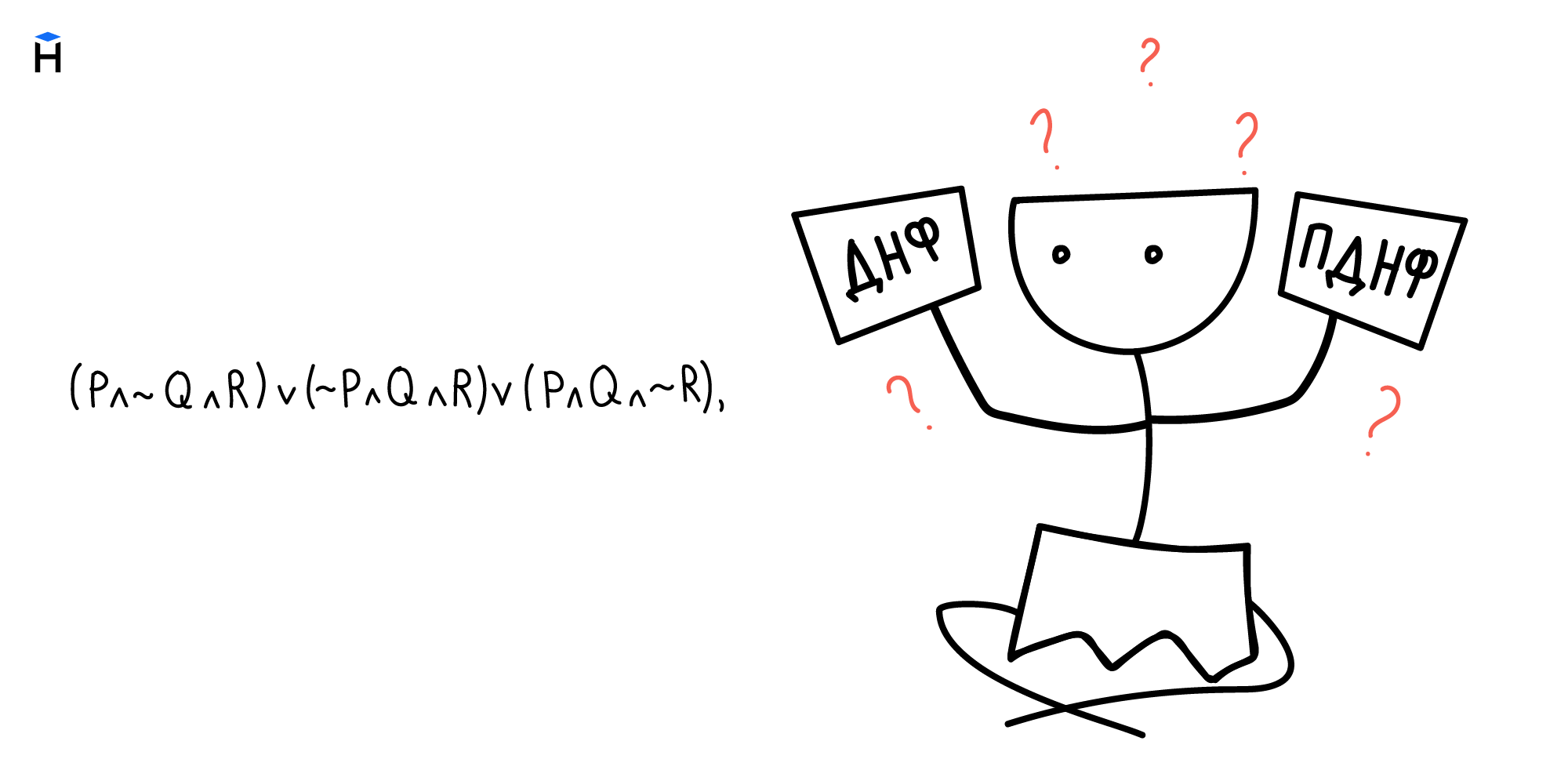

- Выражение в ДНФ и ПДНФ одновременно:
(P ∧ ` ¬Q ∧ R) ∨ ( ¬P ∧ Q ∧ R) ∨ (P ∧ Q ∧ ¬R)
Конъюнктивная нормальная форма (КНФ)
В логике есть термин клауза (или клаузула) — это формальная запись доказываемого предложения. Введем это понятие, чтобы отличать объектные высказывания от субъектных.
Для начала вспомним, что в булевой алгебре сложение и умножение — это симметричные операции. Это значит, что всегда можно интерпретировать сложение как умножение, а умножение как сложение. Потому и существует КНФ — форма, симметричная для ДНФ. Как и ДНФ, КНФ полезна для автоматизированного доказательства теорем.
Конъюнктивная нормальная форма (КНФ) — это подход к булевой логике, который выражает формулы в виде конъюнкции клаузул с оператором AND или OR. Каждая клауза соединена конъюнкцией (оператором AND) и при этом должна либо быть литералом, либо содержать дизъюнкцию (оператор OR).
Другими словами, конъюнктивной нормальной формой называется формула, которая эквивалентна данной формуле и состоит из произведения элементарных произведений. Например:
(P ¬ ∨ Q) ∧ (Q ∨ R) ∧ ( ¬P ∨ Q ∨ ¬R)
В конъюнктивной нормальной форме высказывания в булевой логике представляют собой конъюнкцию клаузул с клаузулами дизъюнкции. Проще говоря, высказывание — это серия OR
, соединенных AND
, как в примере ниже:
(A OR B) AND (C OR D)
(A OR B) AND (¬C OR B)
Полная конъюнктивная нормальная форма (ПКНФ)
ПКНФ относится к продукту сумм. Например:
P, Q, R
— переменные((P ∨ ¬Q ∨ ¬R) ∧ (P ∨ ¬Q ∨ R) ∧ ( ¬P ∨ ¬Q ∨ ¬R)
— пример выражения в ПКНФ∧
— это основной оператор (произведение)
Снова рассмотрим основные отличия между формами:
- КНФ — длина всех переменных в выражении может быть разной
- ПКНФ — длина всех переменных в выражении должна быть одинаковой
Например:
- Выражение в КНФ, но не в ПКНФ:
(P ∨ ¬Q∨ R)∧( ¬P∨ Q ∨ R)∧(P ∨ Q)
. - Выражение в КНФ и ПКНФ одновременно:
(P ∨ ¬Q∨ R)∧( ¬P∨ Q ∨ R)∧(P ∨ Q ∨ ¬R)
.
Выводы
В этом уроке мы изучили основные свойства ПКНФ и ПДНФ:
- Каждая ПДНФ или ПКНФ соответствует уникальному булеву выражению и наоборот.
- Если X и Y — два булевых выражения, то X эквивалентно Y только тогда, когда ПДНФ(X) = ПДНФ(Y) или ПКНФ(X) = ПКНФ(Y).
- Если ПКНФ имеет m членов и ПДНФ имеет n членов, то количество переменных в булевом выражении log₂(m ⋅ n).
Самостоятельная работа
Задача №1
Найдите КНФ для:
((((A → B) → ¬A) → ¬B) → ¬C)
Нажмите, чтобы увидеть ответ
1. Сначала упростим данное выражение, используя законы де Моргана и правило **x → y= ¬x ∨ y** 2. Получаем: F= ¬AB∨ ¬C 3. Теперь приведем выражение к КНФ: F= ¬AB∨ ¬C=( ¬A∨ ¬C)∧(B∨ ¬C) 4. Приведем к ПКНФ: F=( ¬A ∨ ¬C)∧(B ∨ ¬C) =( ¬A∨ ¬C∨B ¬B)∧ (A ¬A∨B∨ ¬C) =( ¬A ∨ ¬C ∨B)∧(A ∨B ∨ ¬C)∧( ¬A ∨ ¬C ∨ ¬B)Задача №2 Из предыдущей задачи найдите ПКНФ.
Нажмите, чтобы увидеть ответ
Приведем к ПКНФ: F=( ¬A ∨ ¬C) ∧ (B ∨ ¬C) =( ¬A∨ ¬C ∨ B ¬B) ∧ (A ¬A ∨ B ∨ ¬C) =( ¬A ∨ ¬C ∨ B)∧ (A ∨B ∨ ¬C)∧ ( ¬A ∨ ¬C ∨ ¬B) ∧ ( ¬A ∨ B ∨ ¬C)
