В этом уроке мы покажем, как работать с графами на примере задачи. Представим, что нам нужно найти кратчайший маршрут на складе для комплектации товаров. При этом не везде можно ездить, а пересечение коридоров на складе разрешено только в обозначенных «поворотных точках». Кроме того, направление движения должно соответствовать указанному для каждого коридора.
Формулируем задачу в теории графов
Сформулируем данную задачу, как оптимизационную в теории графов. Все пункты приема на складе образуют узел в графе, где ребра — разрешенные коридоры и расстояния между узлами. Начнем с упрощенного примера:

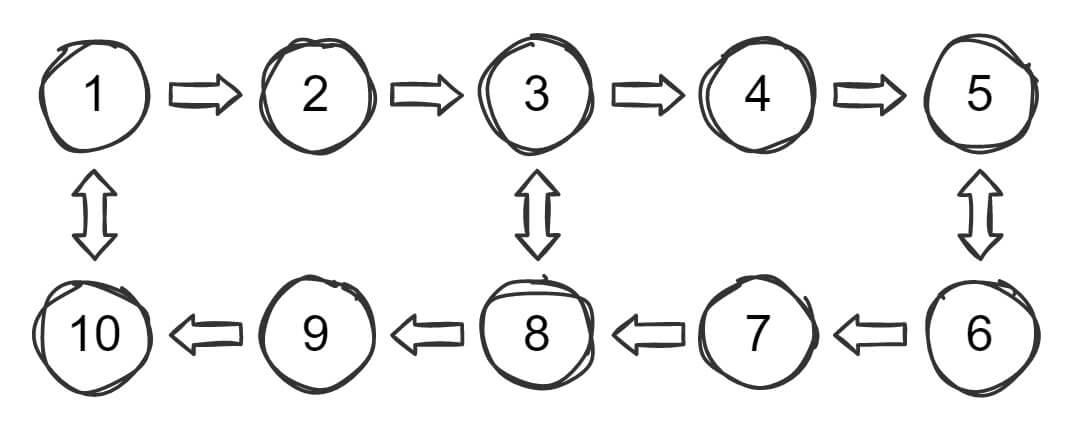

Граф выше — это два коридора с пятью пунктами приема в каждом коридоре. Все пункты — узлы на графе, с адресом в диапазоне от одного до десяти. Стрелки указывают разрешенное направление движения, а двойные стрелки указывают, что вы можете ехать в любую сторону.
Если мы можем представить маршруты движения в виде графа, значит, мы можем использовать математические методы, известные из теории графов. Это поможет найти оптимальный маршрут движения между узлами — пунктами.

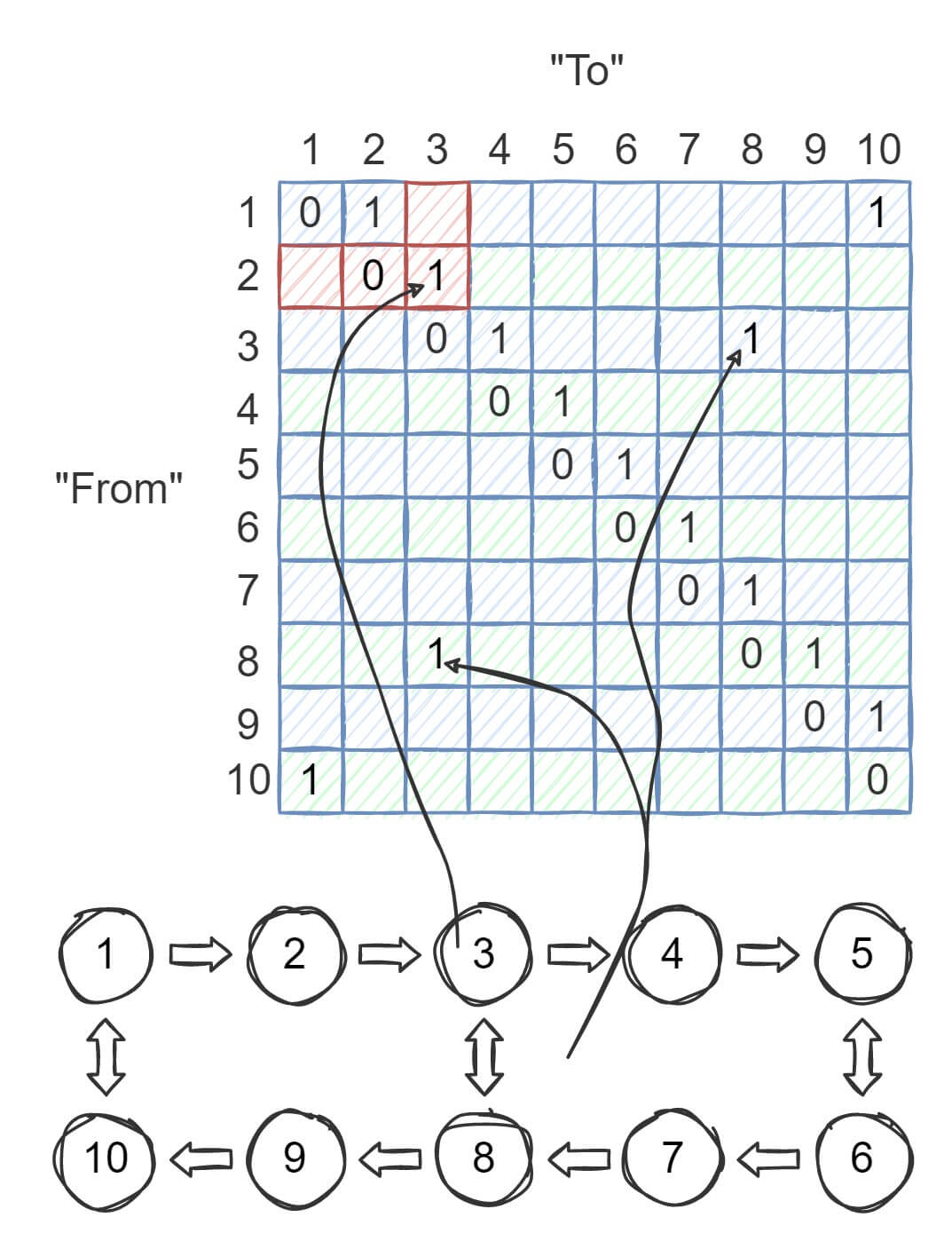

Приведенный выше пример графа можно описать с помощью матрицы смежности:
- Пример 1: разрешено перемещаться из узла
2
в3
, но не из3
в2
. На это указывает единица в матрице смежности справа - Пример 2: разрешено ехать как из узла
8
в3
, так и из3
в8
, на что опять же указывают единица в матрице смежности. В данном случае симметрична
Вернемся к проблеме со складом

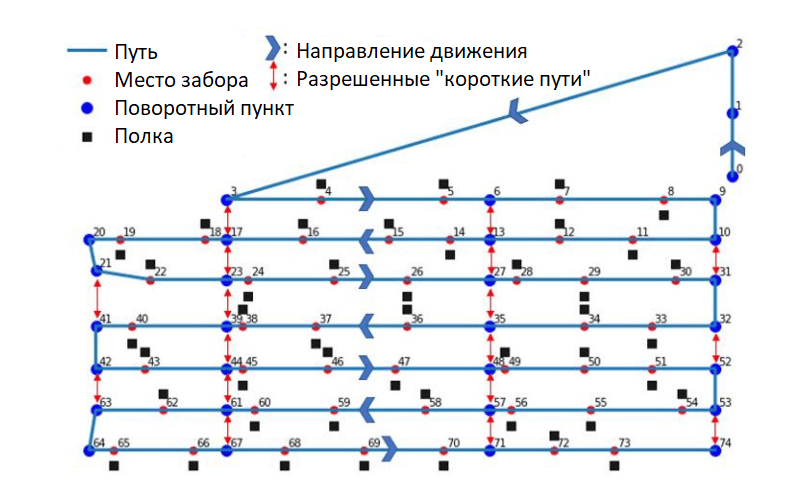

Реальный склад больше и сложнее, чем приведенный выше пример. Однако основные принципы работы с графиками остаются теми же. Чтобы упростить реальную задачу, представим небольшой склад:
Рассмотрим подробнее эту сложную схему:
- Здесь показано общее количество полок (точек комплектации) — включена каждая 50-я полка, они отмечены черными квадратами
- Всем точкам подбора присвоен адрес (номер узла) от 1-74
- Стрелками показаны разрешенные направления движения, поворотные точки и короткие пути между коридорами

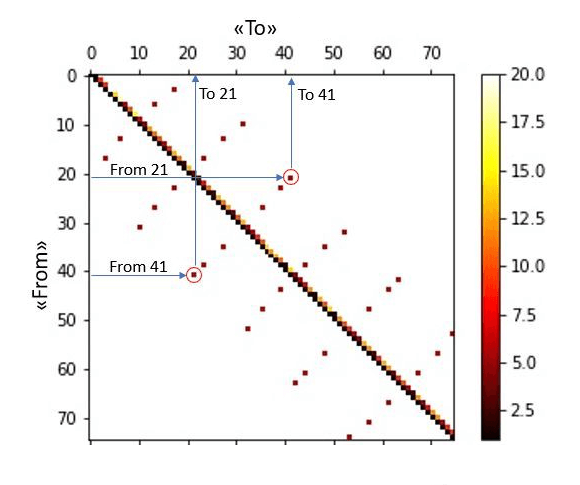

Опишем этот граф в виде матрицы смежности. Еще включим в нее расстояние между различными узлами, так как нам нужно найти оптимальный маршрут:
В этой матрице снова указаны все ограничения:
- Разрешенное направление движения
- Разрешенные короткие пути
- Расстояние между узлами
Также на матрице мы четко видим короткий путь между узлами 21
и 41
. Белые области матрицы представляют неразрешенные пути, обозначенные через бесконечное расстояние между этими узлами.
Оптимизация графов — это хорошо известная область математики, которая уже успела прийти к нескольким методам и алгоритмам, которые могут решить этот тип проблемы. В этом примере мы основывали решение на алгоритме Флойда-Уоршалла. Он помогает искать кратчайшие пути во взвешенном графе, и эту темы мы рассмотрим подробнее по ходу курса. Одно выполнение алгоритма позволяет найти длины — суммированные веса кратчайших путей между всеми парами узлов. Хотя он не возвращает подробностей о самих путях, их можно восстановить с помощью простых модификаций алгоритма.
Абстрактное представление склада в виде графа, не решает нашу задачу. При этом благодаря графу можно использовать математическую основу и алгоритмы из теории графов, чтобы решить задачу.
Существует несколько методов и алгоритмов, которые могут решить этот тип задачи. В данном примере мы использовали алгоритм Флойда-Уоршалла — он помогает искать кратчайшие пути во взвешенном графе. Его мы разберем в других уроках этого курса.
С помощью одного действия в алгоритме можно найти длины кратчайших путей между всеми парами узлов. При этом мы не узнаем подробности о каждом пути, а сможем восстановить их с помощью простых модификаций алгоритма.
Если дать этому алгоритму в качестве входных данных список заказов на сборку, в котором перечислены необходимые для комплектации товары, то можно получить оптимальный маршрут.

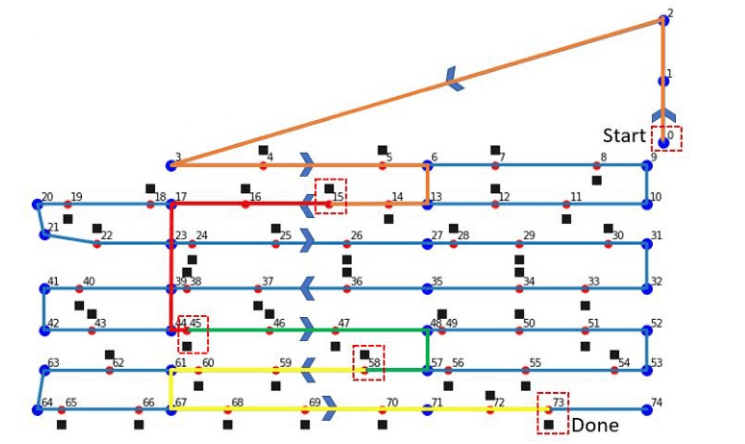

Например, визуализируем результаты для короткого списка комплектации:
Начнем с узла 0
и заберем товары в узлах 15, 45, 58
и 73
. Алгоритм находит кратчайший допустимый маршрут между этими точками путем вычисления матрицы расстояний D
. Затем ее можно использовать, чтобы определить общее расстояние между всеми узлами в списке комплектации:
D[0][15] → 90 m
D[15][45] → 52 m
D[45][58] → 34 m
D[58][73] → 92 m
Общее расстояние =268m
— это самый короткий путь
Алгоритм протестировал несколько списков подбора в качестве входных данных и проверил предложенные маршруты движения и рассчитанное расстояние, и нашел оптимальный маршрут во всех случаях. Алгоритм соблюдает все наложенные ограничения.
Выводы
В этом уроке вы увидели, как работать с графами на примере задачи. Мы нашли кратчайший маршрут на складе для комплектации товаров и использовали для этого матрицы смежности и алгоритм Флойда-Уоршалла.
