Теория: Деревья как концепция

Иерархические структуры окружают нас везде — например, структура управления предприятием, адреса, содержания в книгах. Иерархия встречается и в программировании, например, в работе со стандартными типами данных, такими как массивы. Так как такие данные нельзя разместить линейно, программисты используют деревья. Они считаются одной из важнейших нелинейных структур, которые встречаются при работе с алгоритмами.

В этом уроке мы поговорим о деревьях, узнаем, какие проблемы они решают, и какие характеристики и способы представления деревьев существуют.

Что такое деревья и для чего они нужны

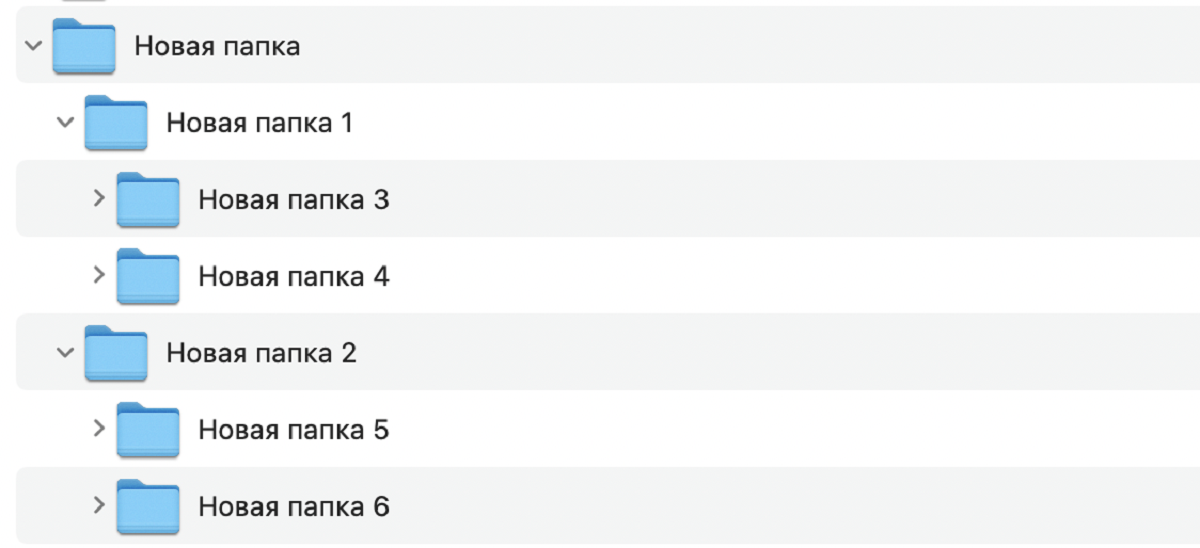

Деревья используют, чтобы отразить в памяти компьютера иерархические взаимосвязи. Их применяют для реестра Windows, XML-документов, DOM-структур HTML-страниц, родословных, каталогов запчастей или файловых систем. Например, так файловую структуру видят конечные пользователи:

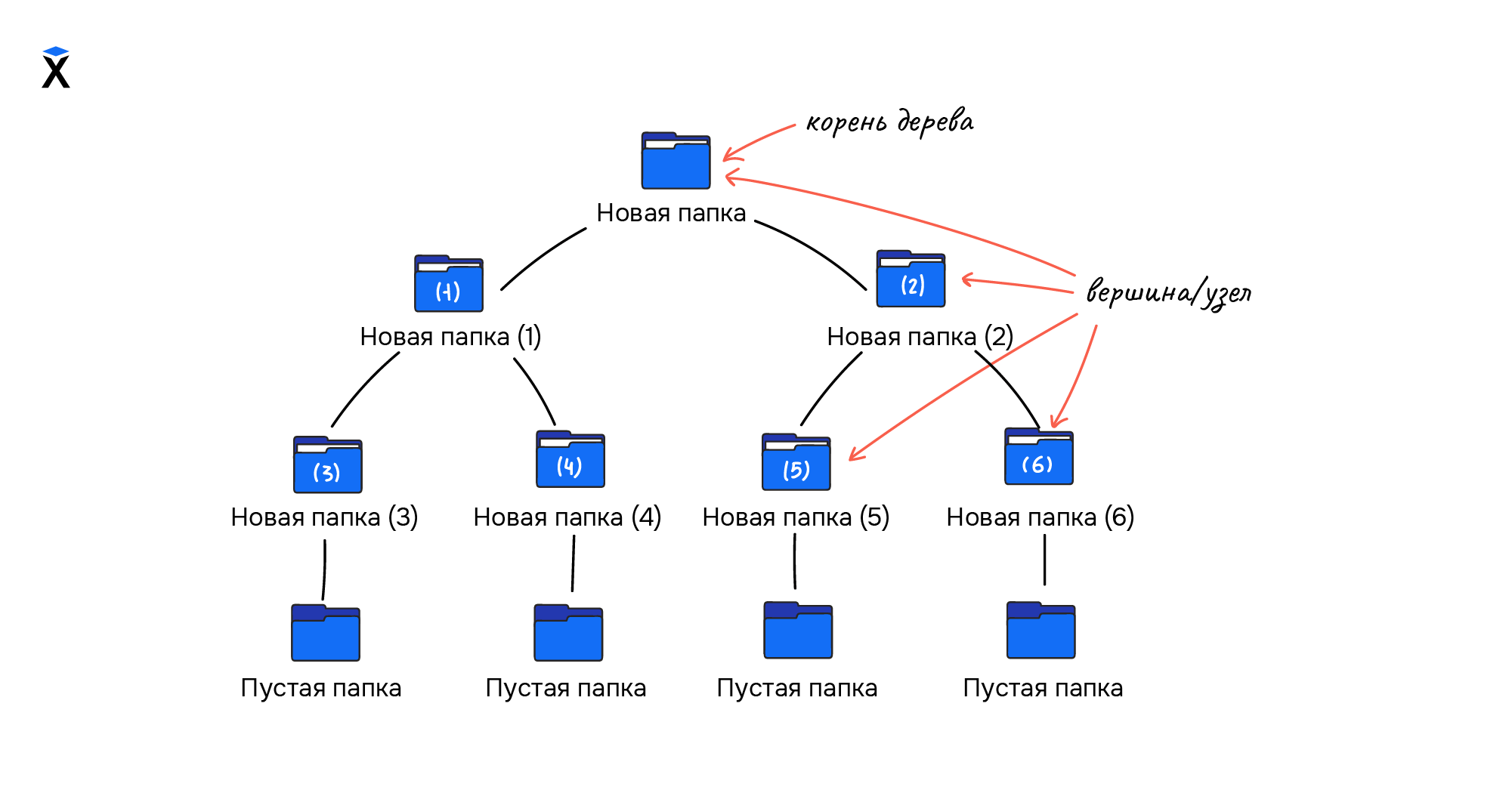

При этом для программистов она выглядит иначе:

Это древовидное представление структуры. Из этой схемы можно сделать вывод, что дерево — это конечное множество, которое состоит из вершин или узлов, а еще есть выделенный узел — корень дерева. В примере выше вершины — это все папки, а корень дерева — «Новая папка».

Каждый узел содержит данные и ссылки на другие непересекающиеся между собой деревья. В этом случае каждая папка в дереве, от которой исходят другие данные, является для них корневым узлом. При этом эти данные образуют поддерево основного дерева.

Помимо представления иерархических взаимосвязей, деревья применяют в следующих случаях:

• Организация быстрого поиска в отсортированных данных, например, в индексах баз данных
• Кластеризация данных. Возможность разбивать данные на кластеры применяется в базах данных и машинном обучении
• Решение сложных арифметических выражений. Дерево используется, чтобы хранить порядок выполнения операций, значений аргументов и промежуточных результатов
• Алгоритмы принятия решений. Дерево решений — инструмент интеллектуального анализа данных и проведения предсказаний. Он считается более простым в работе инструментом, чем нейросети, так как формулирует правила на естественном языке
• Сетевое взаимодействие. Деревья используют для маршрутизации и работы механизмов определения IP-адресов по URL сайта, например, DNS-сервера

Деревья часто используют в проектах по разработке программ. Как результат — разработчики выделили терминологию описания узлов и формы деревьев.

Какие узлы есть в деревьях

Так как внешний вид дерева схож с генеалогическим деревом, термины генеалогии применяются и в программировании. Например, в отношении алгоритмических деревьев можно услышать такие термины, как «основатель династии», «мама», «ребенок», «брат», «двоюродный дядя». При этом существуют стандартизированные именования для отношений узлов:

• Родительский узел или предок — узел, который находится на первом уровне иерархии
• Дочерний узел или потомок — узел, на который есть ссылки из рассматриваемого узла
• Корневой узел — узел, на который нет ссылок из других узлов
• Сестринские узлы — два узла, у которых общие родители
• Листовой узел, лист дерева или терминальный узел — узел, у которого количество поддеревьев равно нулю
• Узел ветвления или внутренняя вершина — узел, у которого есть дочерние структуры

Количество поддеревьев у узла называется его степенью*. Максимальное значение степени узла — степень дерева. Если степень дерева равна двум, значит, у каждого узла может быть не более двух потомков:

Какие формы деревьев бывают

Из-за определенных особенностей задач и алгоритмов, разработчики применяют разные формы деревьев со своими особенностями организации вершин:

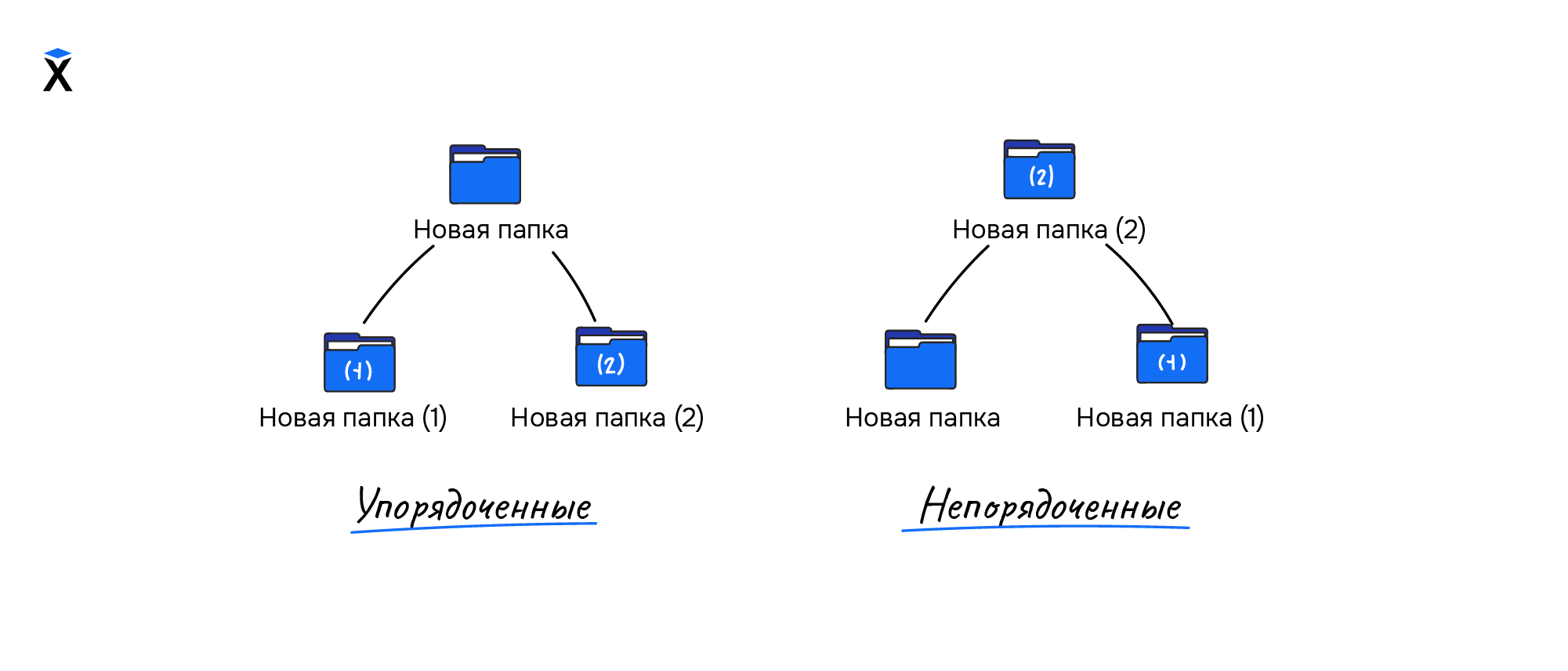

• Упорядоченное дерево — дерево, в котором все вершины отсортированы. Такие деревья еще называются плоскими, так как при последовательном обходе вершин получится отсортированный массив:

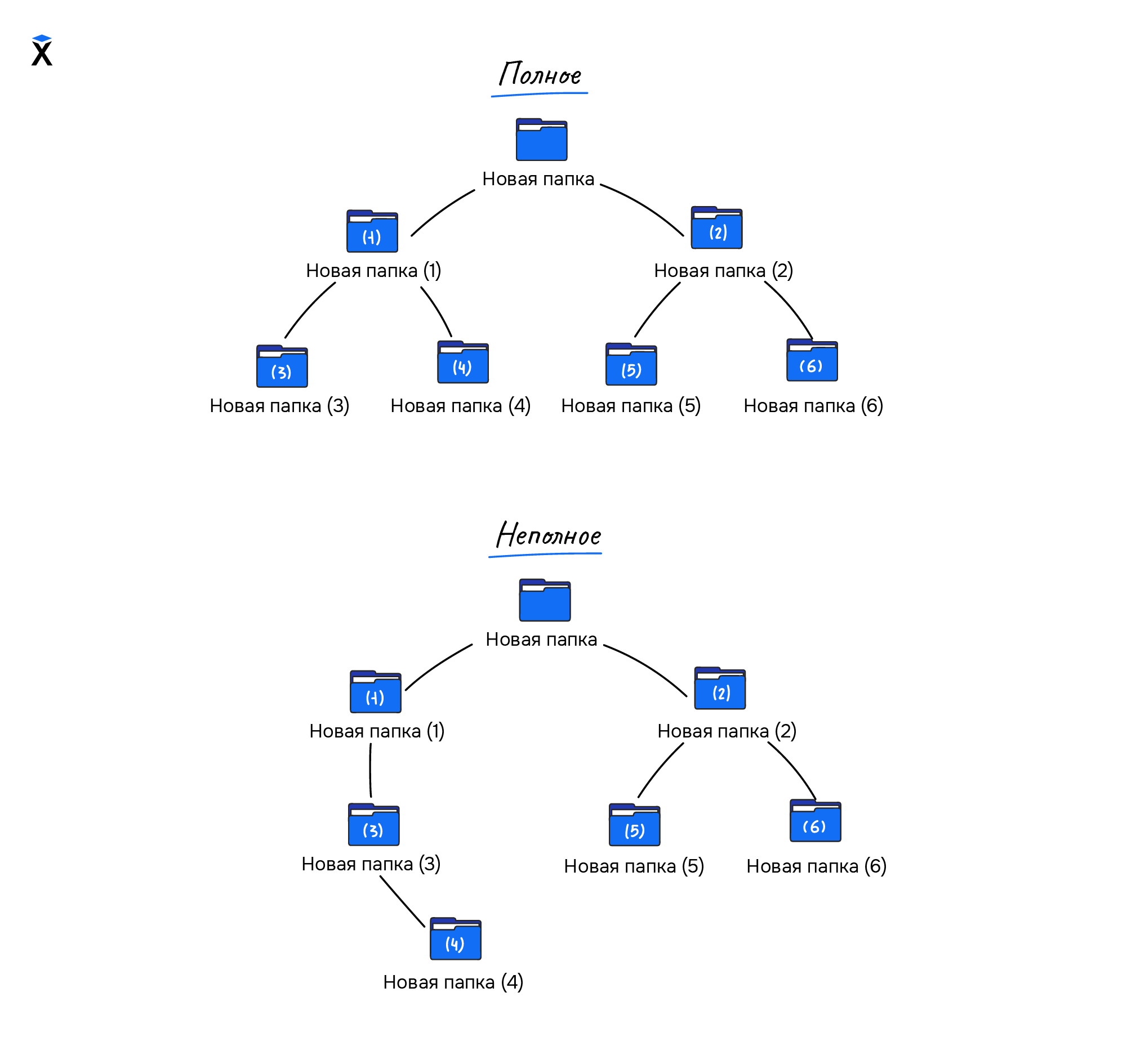

• Полное дерево — дерево, в котором количество дочерних узлов у каждой внутренней вершины равно степени дерева:

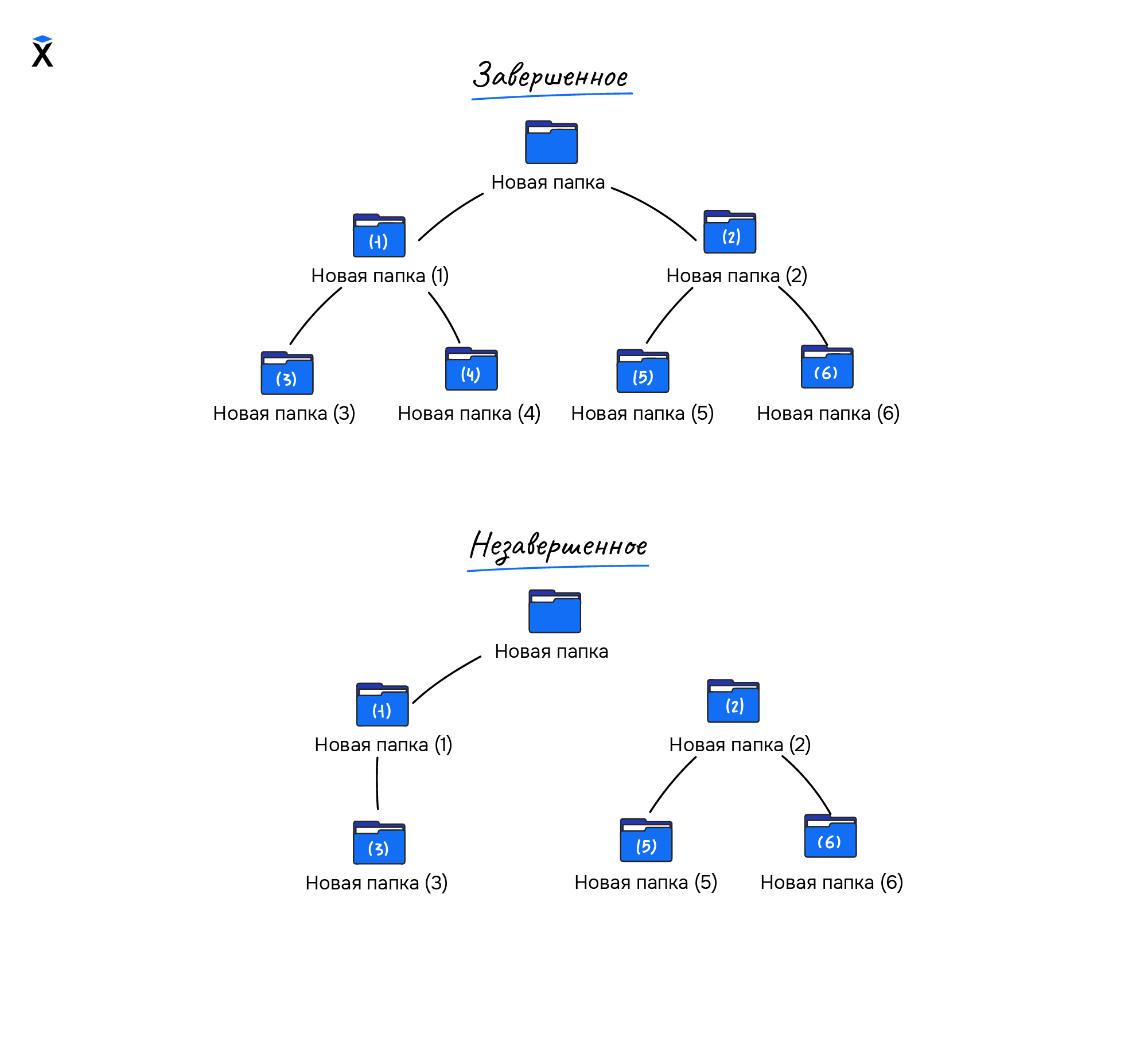

• Завершенное дерево – дерево, у которого каждый уровень, кроме последнего, является полным:

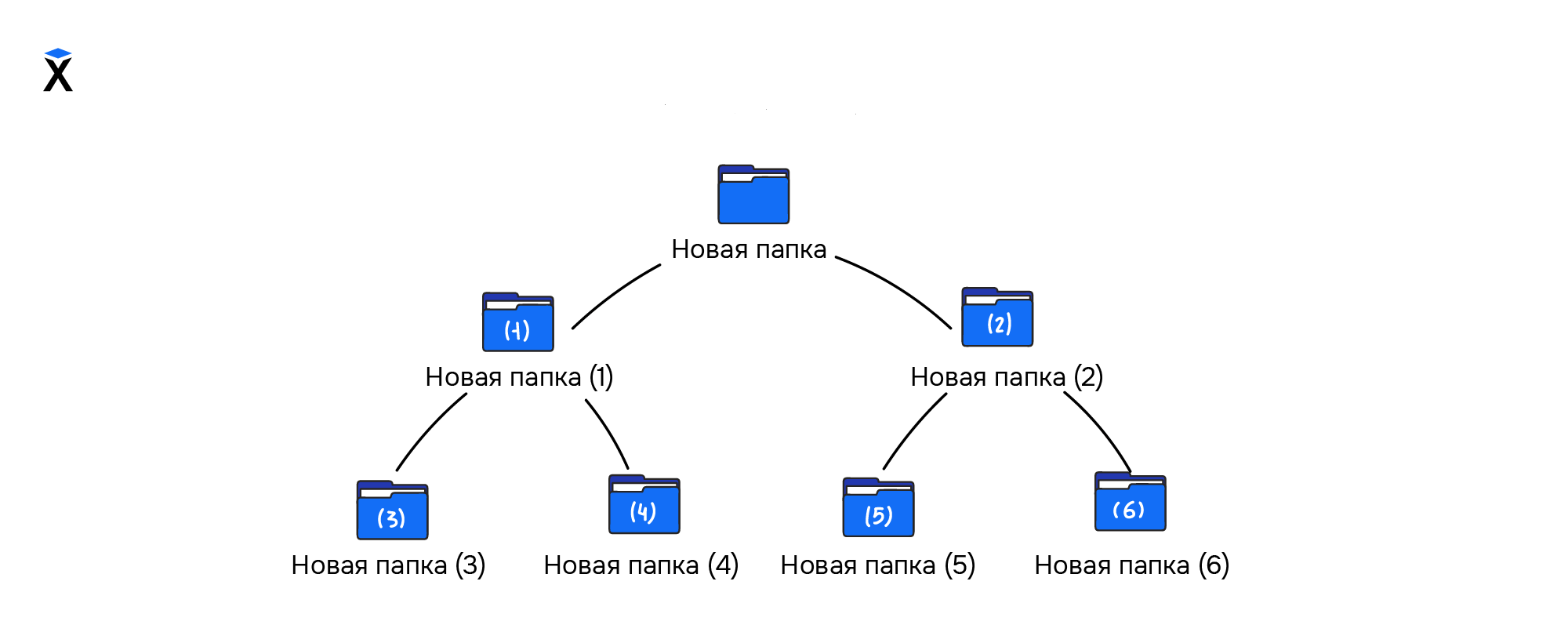

• Идеальное дерево — полное дерево, у которого все терминальные узлы располагаются на одном уровне:

Мы познакомились с основной терминологией, которая используется при работе с деревьями. Теперь рассмотрим, какие есть способы представления деревьев в графическом виде и в коде.

Как могут выглядеть деревья

Чтобы изображать иерархические структуры, используют следующие варианты:

• Древовидное схематическое представление
• Круги Эйлера
• Списки с отступами
• Код

Разберем каждый способ изображения дерева.

Древовидное схематическое представление

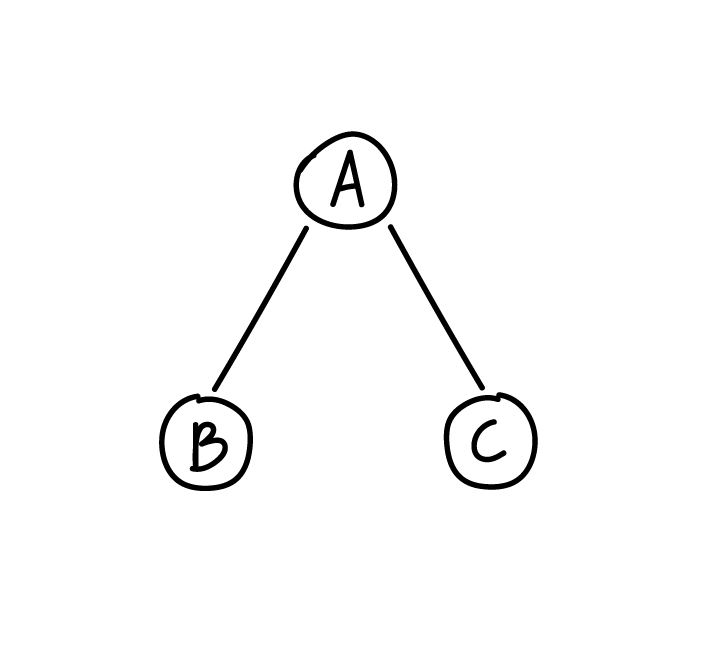

В качестве основного способа представления деревьев используют имена, номера вершин или содержимое полезных данных узла. Они соединяются линиями, которые обозначают связи между вершинами:

Этот способ похож на природные деревья, только в информатике корень дерева обычно рисуется вверху схемы.

Круги Эйлера

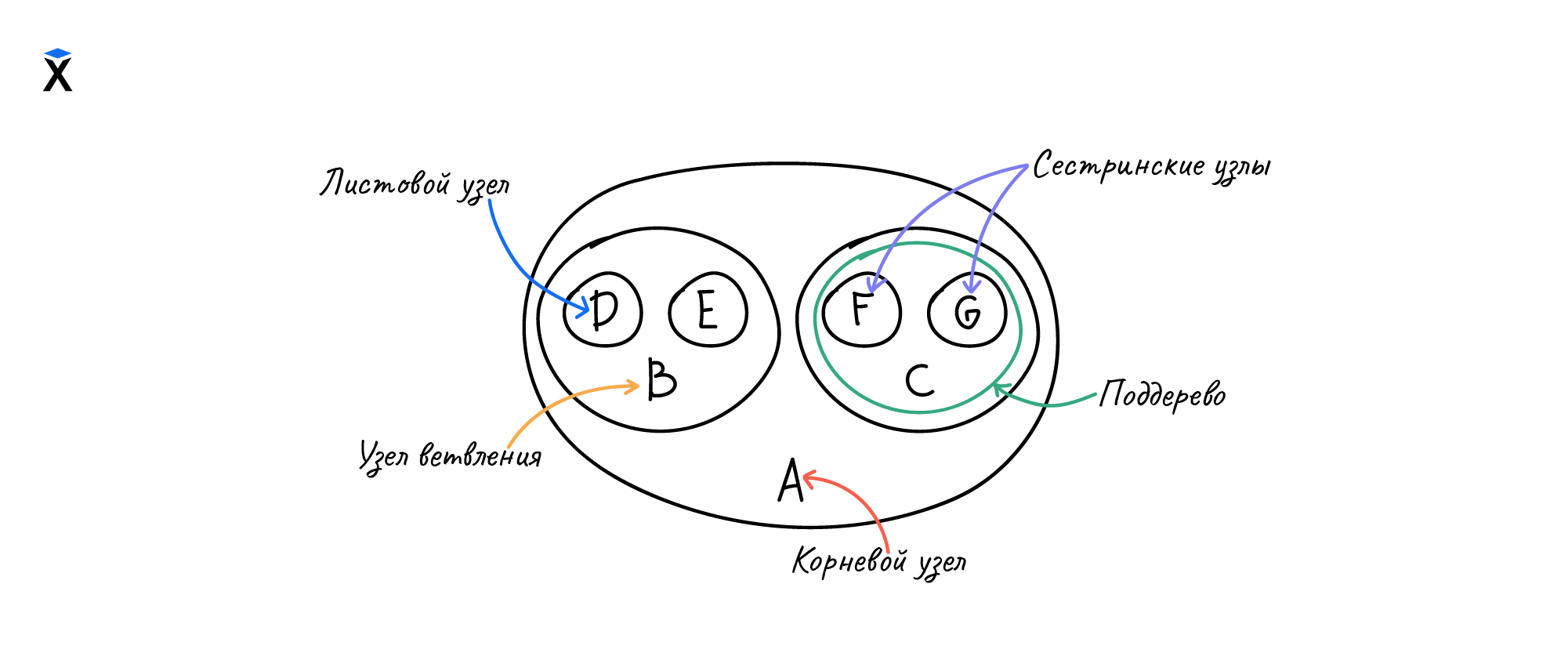

Мы можем изобразить алгоритмическое дерево по правилам теории множеств с помощью кругов Эйлера:

Данный способ на практике встречается достаточно редко, так как поддеревья обычно не пересекаются между собой. В такой ситуации использование схематичного представления более наглядно для человека.

Списки с отступами

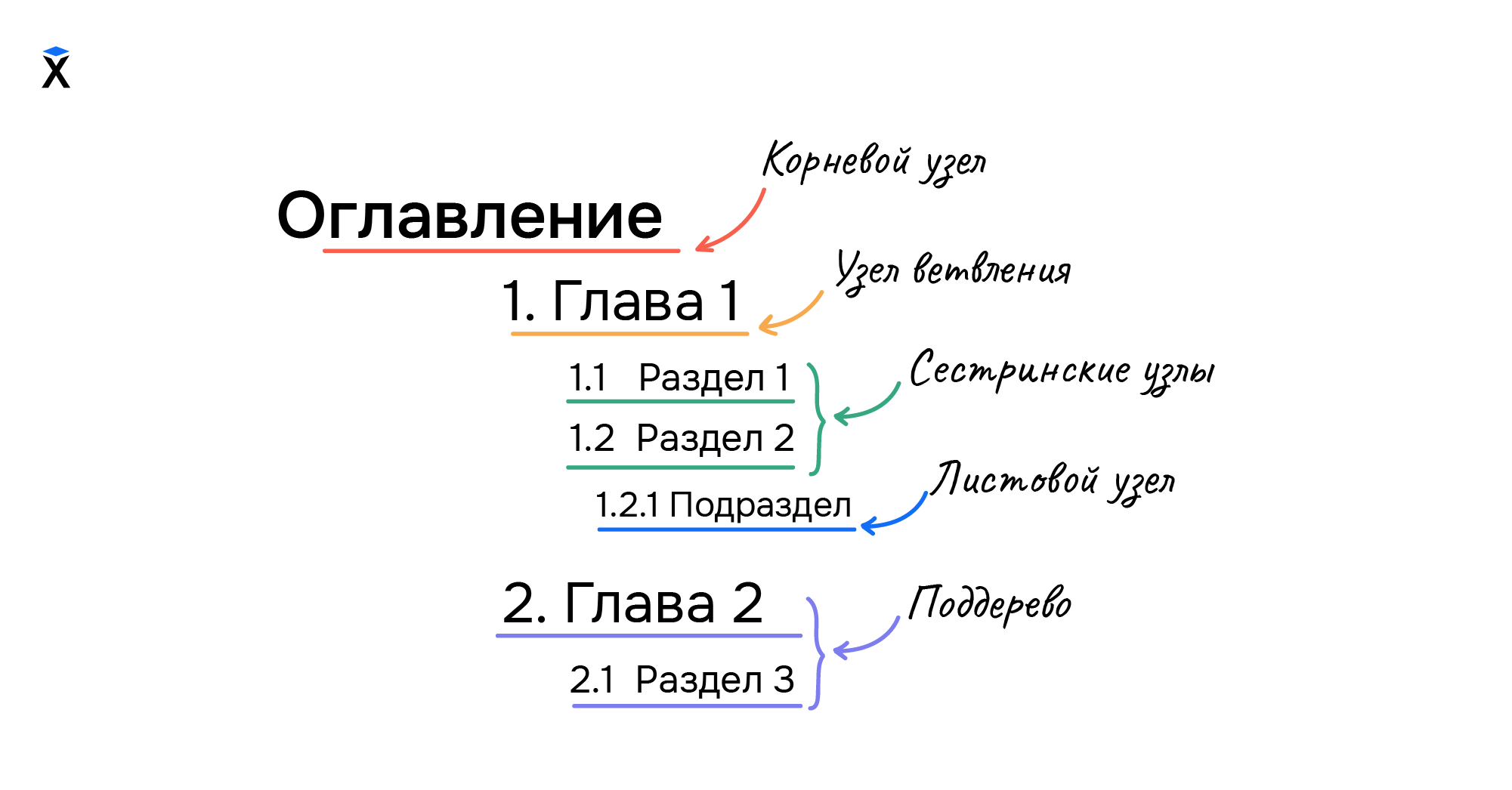

Иерархическую связь можно изображать через пронумерованный список с отступами, где отступ или номер строки будут означать ее уровень:

Такой формат используют при работе с книгой, так как оглавление — это дерево.

Код

Чтобы работать с деревьями, их нужно уметь не только рисовать, но и хранить в памяти компьютера.

В виде кода мы получаем следующий класс узла:

class BinaryTreeNode {
  constructor(value, parent) {
    this.child1 = null
    this.child2 = null
    this.parent = parent
    this.value = value
  }
}

Чтобы организовать из узла дерево, нужно добавить методы, которые заполняют ссылки на поддеревья child1 и child2. Как реализуются деревья в коде, разберем подробно в следующих уроках.

Прежде чем писать код дерева, разработчики часто изображают иерархию графически, чтобы видеть полную картину взаимосвязей.

Выводы

Мы познакомились с такой структурой данных как деревья. Они используются, чтобы хранить информацию в иерархическом виде, индексировать и кластеризировать большие последовательности данных.

В этом уроке мы также познакомились с основными обозначениями узлов, а также различными формами деревьев. Еще рассмотрели способы представления дерева — можно изображать иерархию с помощью схемы, кругов Эйлера, списком с отступами, а также в коде.
